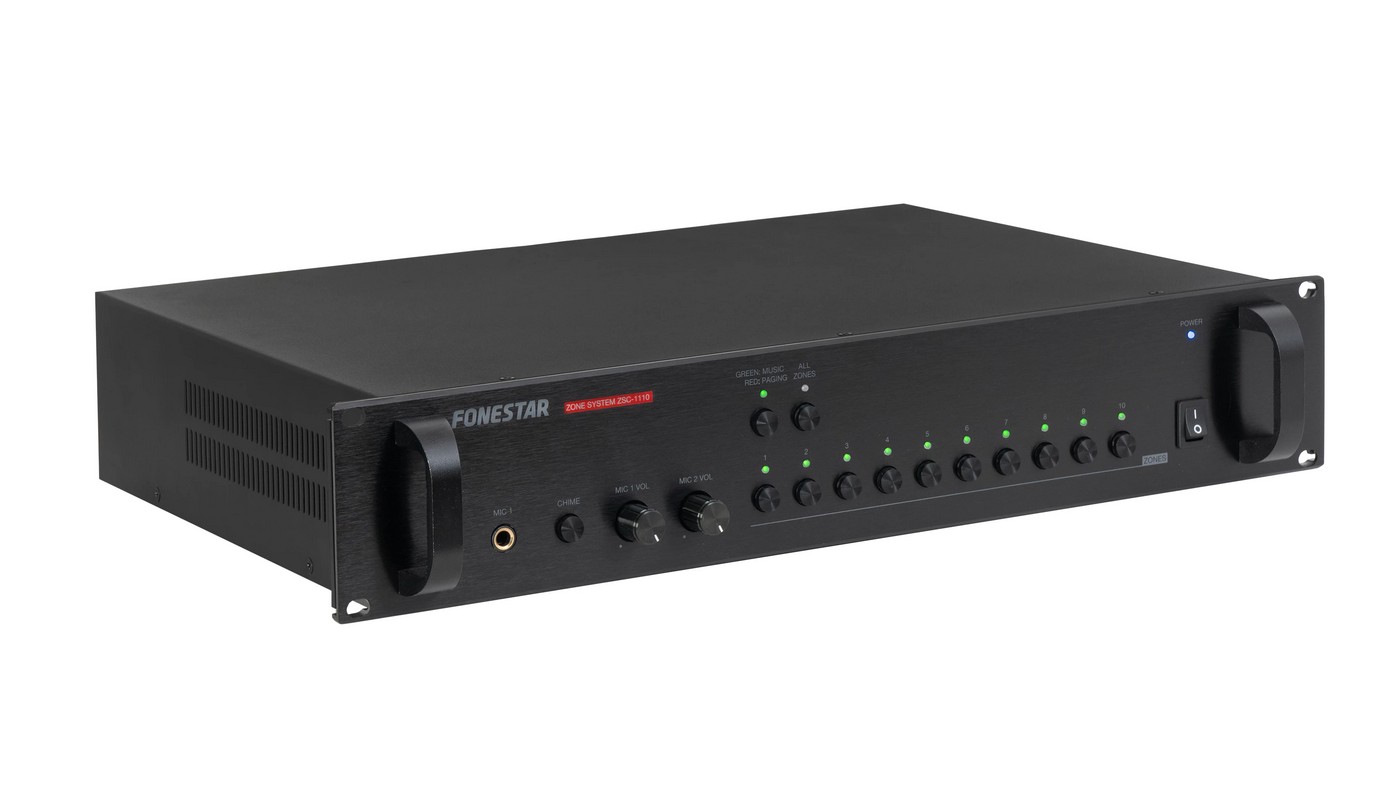

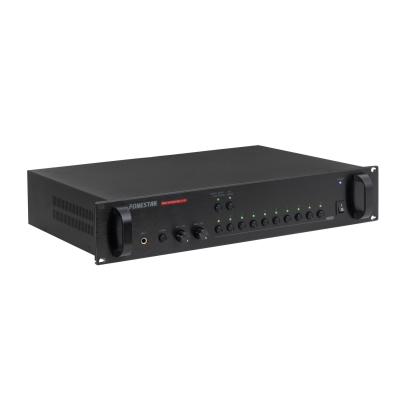

ZSC-1110 FONESTAR Коммутатор акустических линий 100В на 10 зон
Купить FONESTAR ZSC-1110 по выгодным ценам в магазине Fonestar-audio.ru
Доставка по всей России со склада в Москве
Остались вопросы? Свяжитесь с нами:
Коммутатор ZSC-1110 - применяется в составе разветвлённых систем звукофикации практически любого размера с целью обеспечения распределения входных акустических сигналов по десяти (10) зонам вещания, которые поддерживает прибор. Если количество зон, которые требуется озвучивать, выше, то в состав системы можно добавить дополнительные коммутаторы. Максимальное количество локаций = 300.

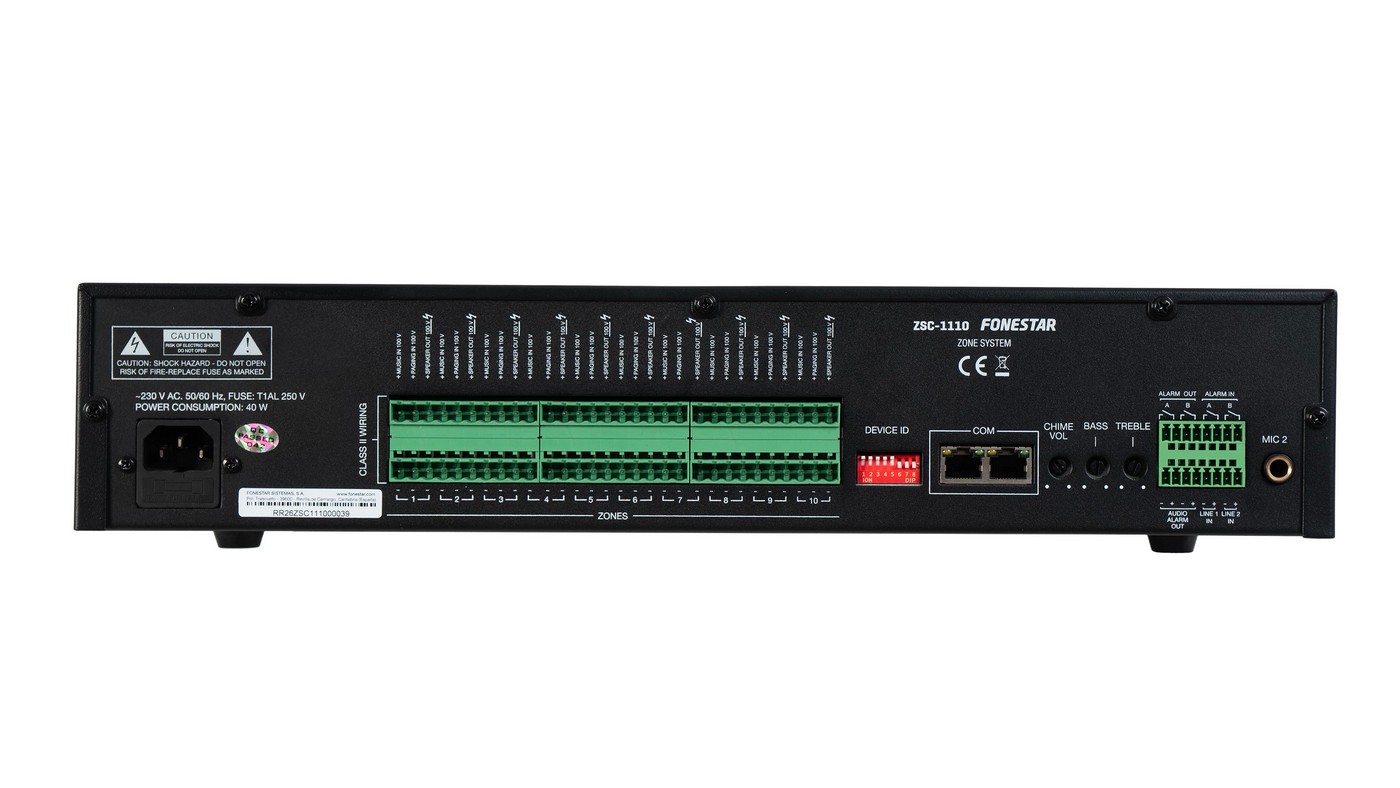

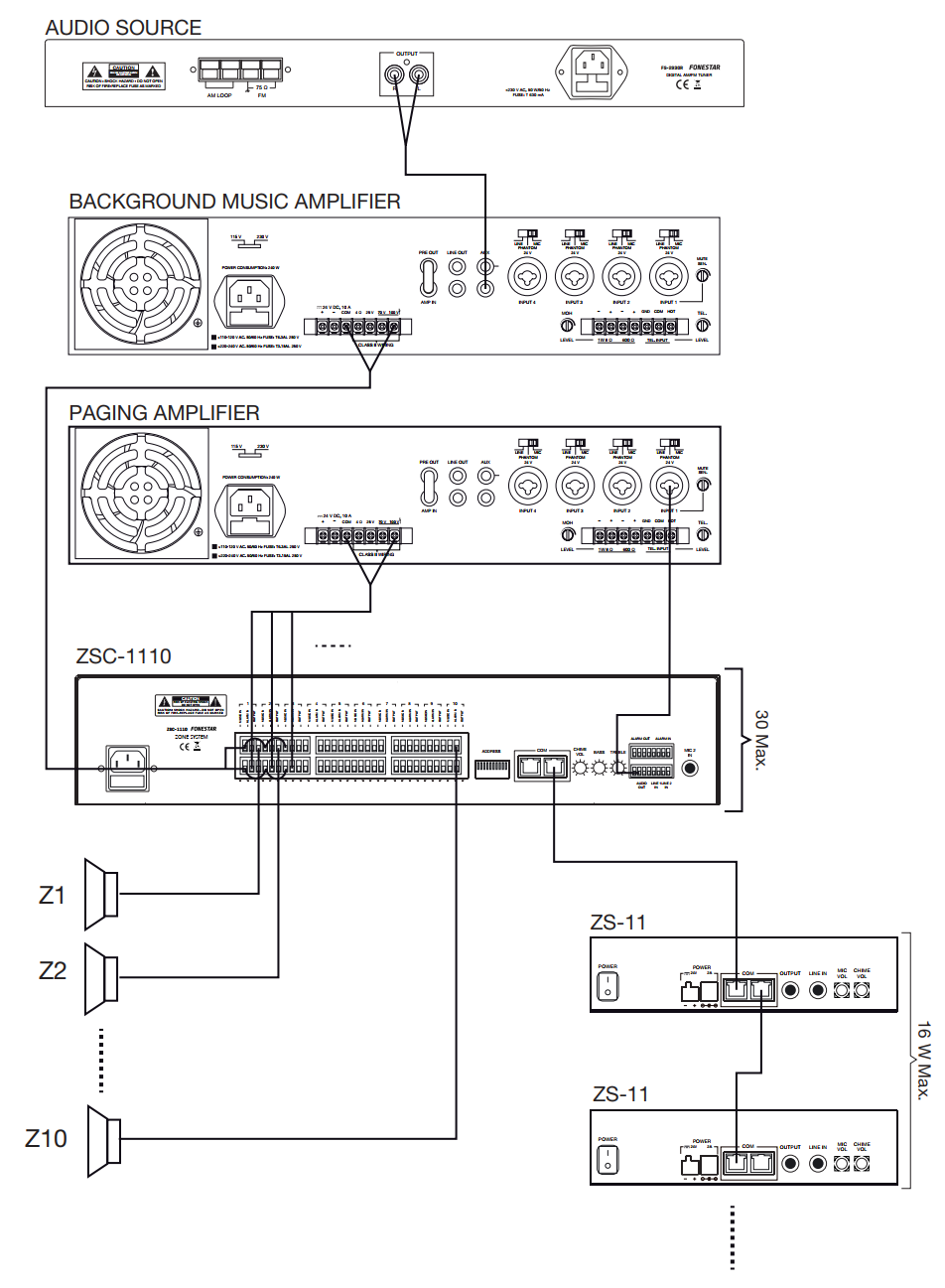

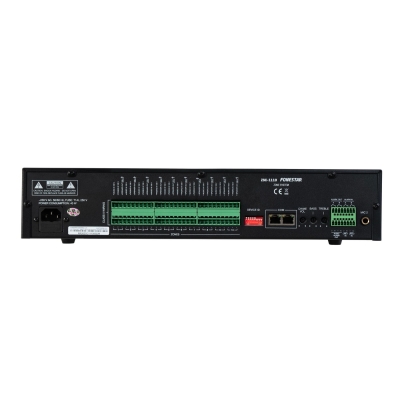

Каждой из десяти (10) выходных зон на акустические системы с рабочим напряжением 100В (разъёмы Euroblock) соответствуют: 2 линейных входа от усилителей мощности (максимум 500 Вт на зону), разъемы Euroblock. Общие входы: 2 линейных (Euroblock), 2 микрофонных (6.3 мм Jack) и 2 тревожных (Euroblock, приоритет). Помимо выходов на громкоговорители коммутатор оснащён двумя линейными выходами (Euroblock) и двумя тревожными для замыкания контакта реле модуля контроля за приоритетностью аттенюаторов.
Коммутатор ZSC-1110 поддерживает подключение до 16 микрофонных терминалов ZS-11 (входной и выходной порты RJ-45) за счет которых можно выбирать зону подачи объявления или приоритетного сигнала для привлечения внимания, которые генерирует коммутатор (несколько вариантов тона). Максимальная удаленность микрофонных консолей от коммутатора при использовании Cat 5e = 1000 м.

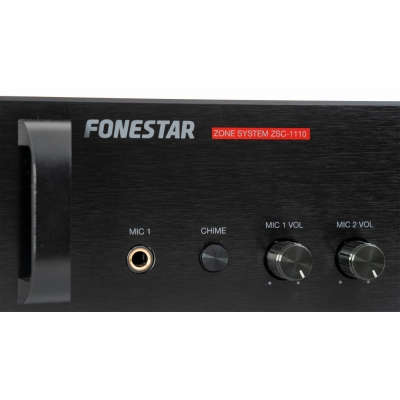

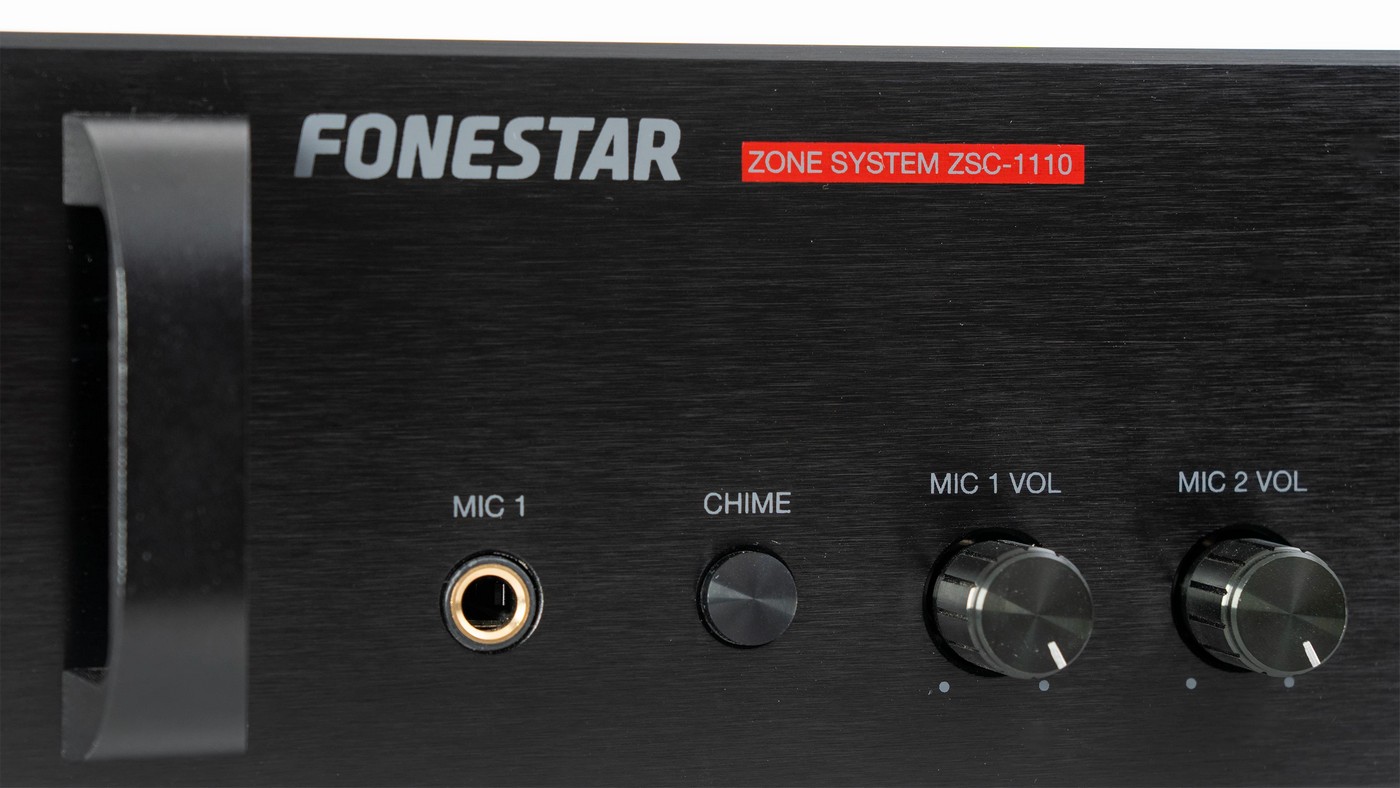

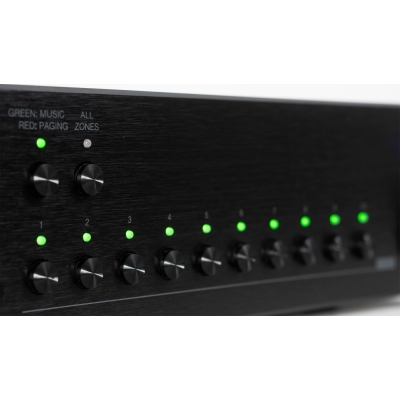

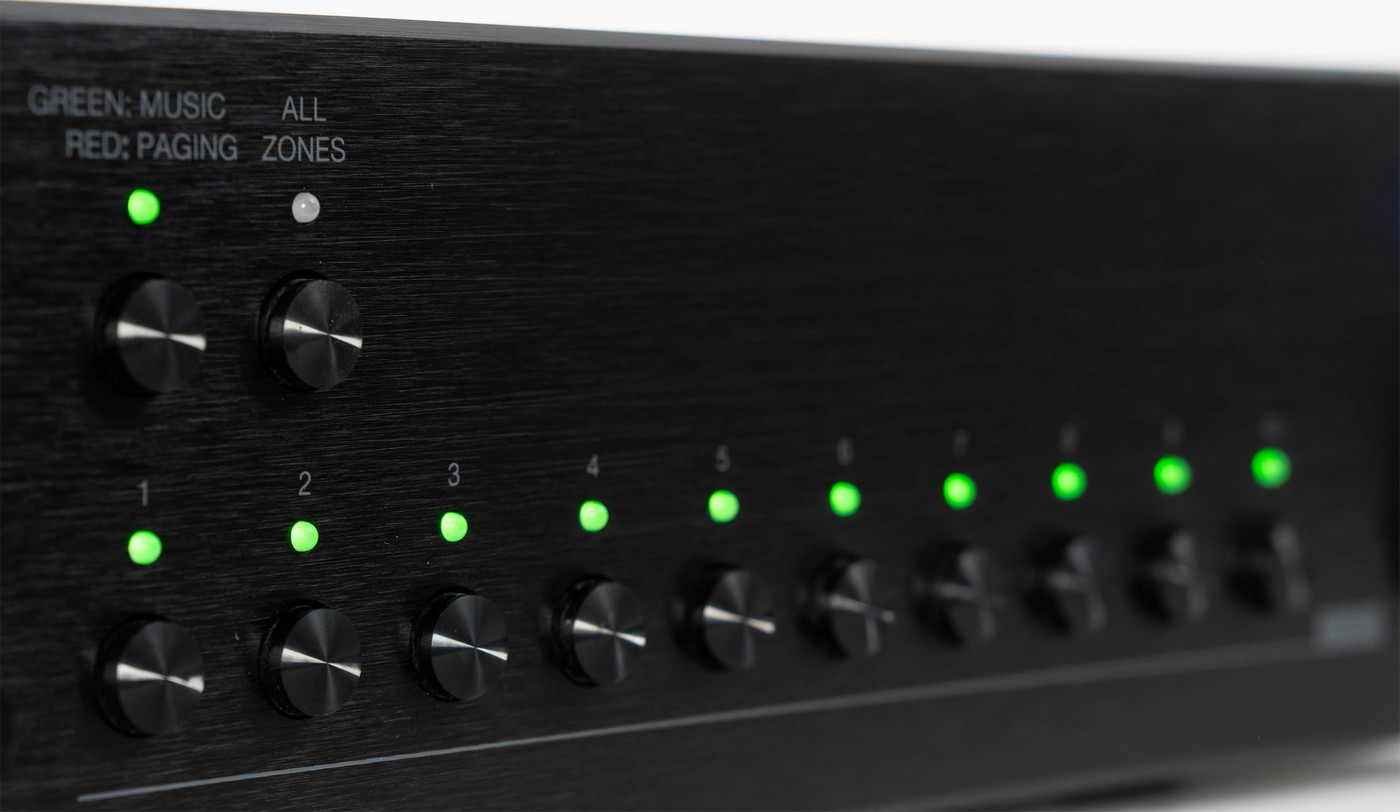

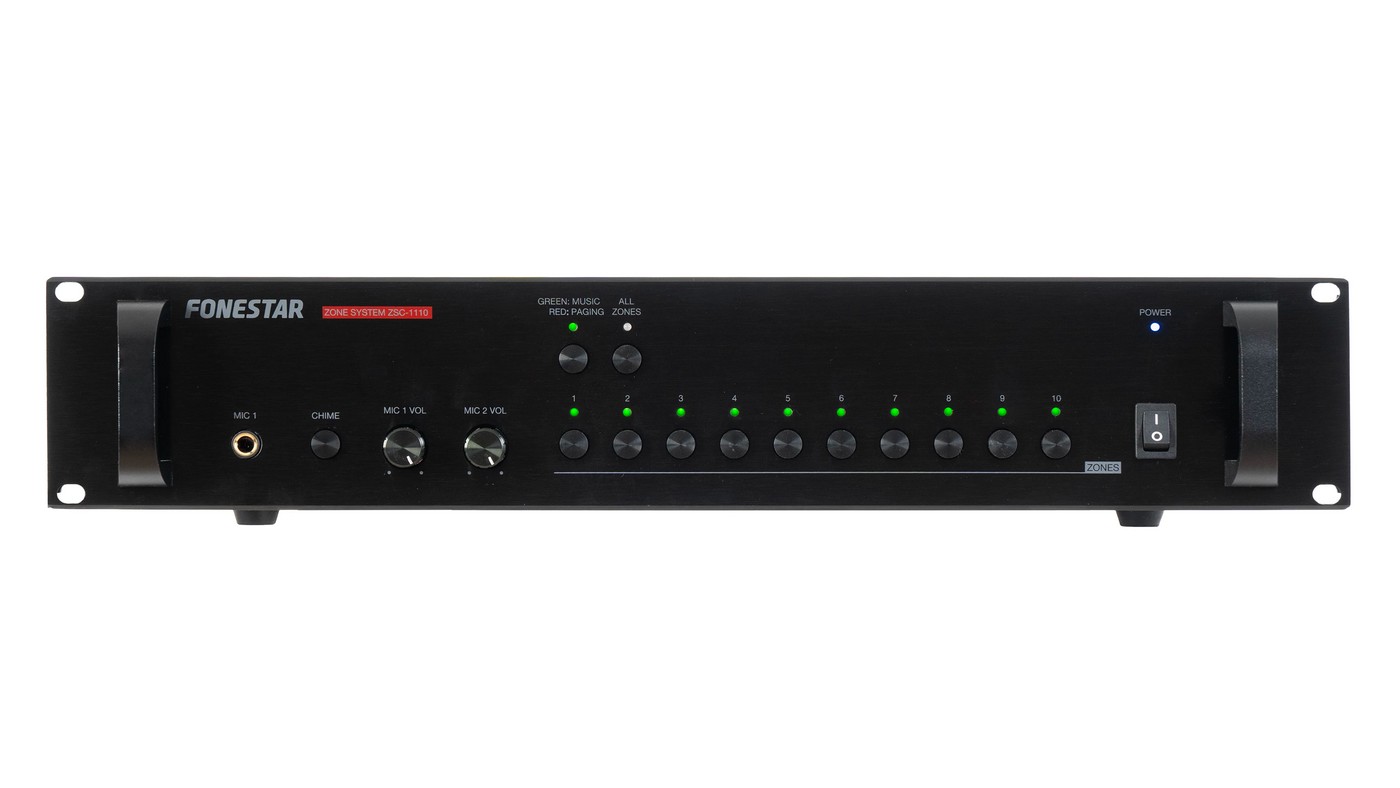

На лицевой панели регуляторы громкости и эквалайзера (НЧ+ВЧ), кнопка активации сигналов внимания, кнопки переключения зон и светодиодная индикация. Габаритные размеры 484x88x340 мм, вес 5 кг. Питание от сети 220В, монтаж настольный или Rack (2U).
| Тип | Коммутатор 100В линий на 10 зон Максимум 300 зон в системе |
| Входы | 2 unbalanced mic., 6.3 mm jack 600 Ω 5 mV 2 unbalanced line, euroblock 10,000 Ω 775 mV 2 alarm activation through contact closure, euroblock 10 x 100 V line for paging amplifier, maximum 500 W per zone, euroblock 10 x 100 V line for background music amplifier, maximum 500 W euroblock 1 paging mic., RJ-45 |
| Выходы | 10 loudspeaker zone, maximum 500 W per zone, euroblock 2 unbalanced line, euroblock 10,000 Ω 775 mV 2 alarm through contact closure, euroblock 1 zone extension, RJ-45 |
| Частотный диапазон | Microphones: 100 - 15,000 Hz Lines: 30 - 18,000 Hz |
| Управление | Volume: microphones and chimes Tone: Bass: ±10 dB Treble: ±10 dB Chime activation Selection of zones 1 to 10 and general Music and paging selection |
| Питание | 230 V AC, 40 W |
| Размеры | 484 x 88 x 340 mm depth. 2 U 19" rack |
| Вес | 5 кг |
